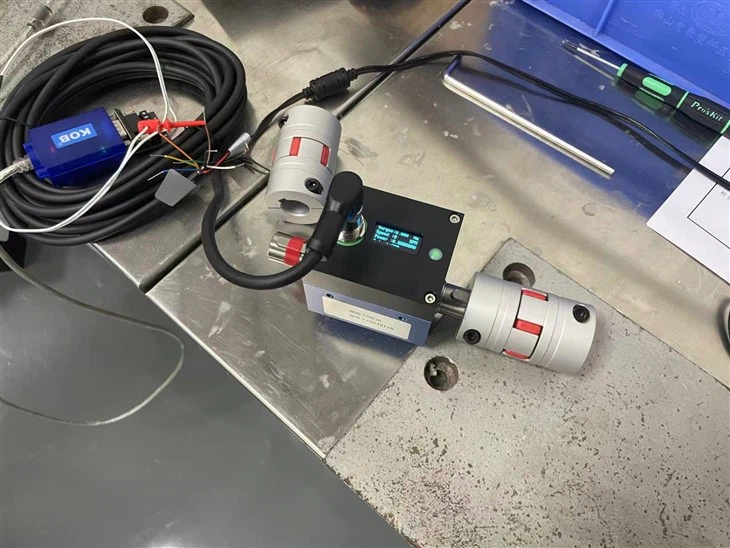

टोक़ रिंच अंशांकन के लिए प्रतिक्रिया टोक़ ट्रांसड्यूसर

मॉडल: dst -01

प्रतिक्रिया टोक़ सेंसर टॉर्क रिंच अंशांकन प्रणालियों में महत्वपूर्ण घटक हैं, प्रतिक्रिया बलों . के लिए क्षतिपूर्ति करते हुए लागू टोक़ का सटीक माप प्रदान करते हैं

1. अंशांकन प्रणालियों में भूमिका

प्रतिक्रिया टोक़ ट्रांसड्यूसर स्टेपर मोटर नियंत्रण, टॉर्क सेंसर और एनकोडर को प्राप्त करने के लिए अंशांकन प्रणालियों के साथ एकीकृत करेंमैनुअल, स्वचालित, या इलेक्ट्रॉनिक हैंडव्हील ऑपरेशन

वे दोनों को सक्षम करते हैंओपन-लूप और बंद लूप नियंत्रण, वास्तविक समय की प्रतिक्रिया के माध्यम से अंशांकन सटीकता सुनिश्चित करना

2. महत्वपूर्ण तकनीकी विशेषताएं

टेड्स (IEEE1451.4) समर्थन: सेटअप त्रुटियों को कम करते हुए, सेंसर पहचान और अंशांकन मापदंडों को स्वचालित करता है

मजबूत निर्माण:

औद्योगिक वातावरण में जंग प्रतिरोध के लिए स्टेनलेस स्टील

हल्के अनुप्रयोगों के लिए एल्यूमीनियम मिश्र धातु

अधिभार संरक्षण: 150% सुरक्षित अधिभार और 300% परम अधिभार का सामना करना

पर्यावरणीय लचीलापन: Ip 65- रेटेड इकाइयाँ, धूल/पानी के प्रवेश का विरोध करें

3. अंशांकन वर्कफ़्लोज़ में एकीकरण

बढ़ते: निकला हुआ किनारा/चौकोर-ड्राइव डिजाइन टॉर्क रिंच के साथ सीधे युग्मन की अनुमति देते हैं, मिसलिग्न्मेंट त्रुटियों को कम करते हैं

संकेत आगे बढ़ाना: के साथ संगतता की आवश्यकता है:

शोर में कमी के लिए चौगुनी आवृत्ति सर्किट

सटीक कम-शोर माप के लिए परिरक्षण केबल (e . g ., पॉलीयुरेथेन/pvc-sileded)

तापमान मुआवजा: चर लैब/फ़ील्ड स्थितियों में बहाव के लिए महत्वपूर्ण

◆ आयाम:

◆ सुविधाएँ और अनुप्रयोग

टोक़ रिंच अंशांकन के लिए प्रतिक्रिया टोक़ सेंसर,आउटपुट 5 ~ 15kHz फ़्रीक्वेंसी सिग्नल या 4 ~ 20mA वर्तमान सिग्नल, लंबी दूरी के ट्रांसमिशन के लिए उपयुक्त .

सुविधा आकार में छोटा है, उपयोग करने में आसान है और स्थापित करना, मजबूत सिग्नल एंटी-इंटरफेरेंस क्षमता .

उत्पाद गैर-संपर्क प्रकार है, कोई पहनना नहीं, 8000rpm की उच्चतम गति, दीर्घकालिक उच्च गति वाले रोटेशन स्थितियों के लिए उपयुक्त है .

यह हमारी कंपनी द्वारा स्ट्रेन ब्रिज की विशेष तकनीक के आधार पर विकसित एक नया उत्पाद है, जो छोटी मात्रा और उच्च गति . के साथ सभी प्रकार के टॉर्क माप अवसरों के लिए उपयुक्त है

◆ Tएक प्रकार की गहनता

पैरामीटर	विशेष विवरण
Capcity rएंग	3,5,10,20,30,50,100nm (वैकल्पिक)
बिजली आपूर्ति वोल्टेज	± 15V डीसी (आवृत्ति सिग्नल आउटपुट), 24V डीसी (वोल्टेज या वर्तमान सिग्नल आउटपुट)
टोक़ संकेत	5 ~ 15kHz (12V का आयाम, 0.0.10 kHz), 4 ~ 20ma, 1 ~ 5v, 0-10 v (वैकल्पिक)
Rगति का	0 ~ ~ 1000,3000,6000,8000 आरपीएम
शुद्धता	±0.25%, ±0.5%
वर्ष स्थिरता	0.25% / वर्ष
इन्सुलेशन प्रतिरोध	2000mω से अधिक या बराबर (100VDC)
परिवेश का तापमान	-20 ~ 60 डिग्री
सापेक्षिक आर्द्रता	0-90%आरएच
अधिभार क्षमता	150%
आवृत्ति प्रतिक्रिया	1ms

वैकल्पिक सहायक उपकरण

	टोक़ मीटर, संकेतक सहायक उपकरण: स्थापना उपकरण केवल टोक़ मान प्रदर्शन केबल; टोक़ सेंसर केबल वैकल्पिक: समर्थन rs232
	गति मीटर सहायक उपकरण: स्थापना उपकरण केवल गति मान प्रदर्शन केबल: टॉर्क सेंसर केबल वैकल्पिक: rs 232.
	कपलिंग्स छोटी क्षमता के लिए एल्यूमीनियम मध्यम क्षमता के लिए मिश्र धातु स्टील बड़ी क्षमता के लिए स्टेनलेस स्टील
	पीसी सॉफ्टवेयर 1, डेटा डिस्प्ले, स्टोरेज, डाउनलोड . डाउनलोड करें 2, टोक़, गति और बिजली की खपत डेटा प्रदर्शित करने में सक्षम यदि इससे जुड़ा मीटर उन कार्यों का समर्थन करता है .
	ट्रांसमीटर: एमवी/ वी आउटपुट को एनालॉग आउटपुट में परिवर्तित करने के लिए, जैसे 0-5 v/ 0-10 v/ 4-20 ma
