डबल शियर स्ट्रेन गेज फ़ॉइल प्रतिरोध लोड सेल

शियर स्ट्रेन गेज फ़ॉइल लोड सेल

मॉडल: एचए सीरीज

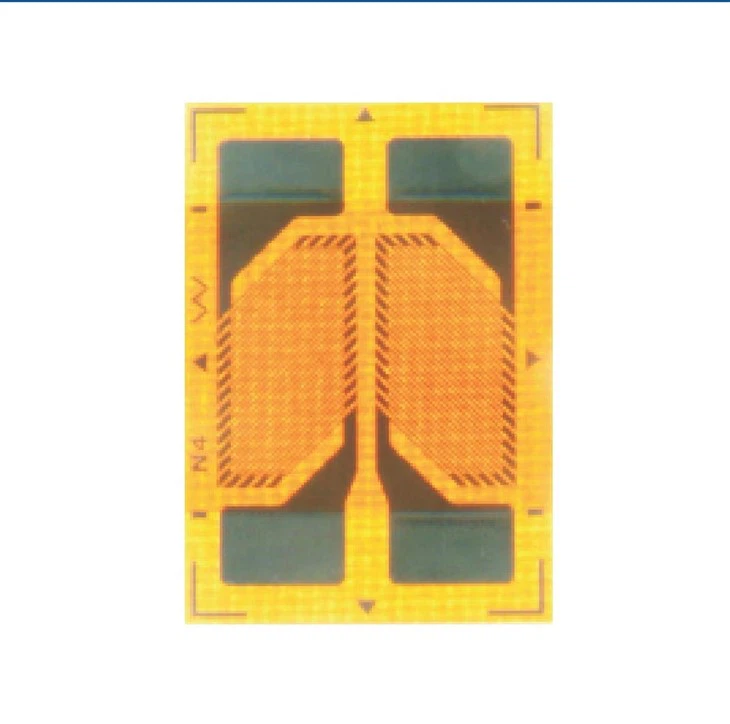

कतरनी तनाव गेजटॉर्क या टॉर्सनल लोडिंग के परिणामस्वरूप होने वाले कतरनी तनाव को मापने के लिए डिज़ाइन किया गया है। वे एक ही वाहक से जुड़े एक या दो मापने वाले ग्रिड की सुविधा दे सकते हैं। एकल ग्रिड विन्यास में, स्ट्रेन गेज तत्व शाफ्ट अक्ष के सापेक्ष 45 डिग्री के कोण पर उन्मुख होता है। एक दो ग्रिड शीयर स्ट्रेन गेज, जिसे वी रोसेट के रूप में भी जाना जाता है, में मापने वाले तत्व 45 डिग्री और 135 डिग्री पर सेट होते हैं। ये गेज आमतौर पर इंजन शाफ्ट और ड्राइवट्रेन जैसे अनुप्रयोगों में उपयोग किए जाते हैं, जहां उनका उपयोग तनाव माप के आधार पर शाफ्ट शक्ति की गणना करने के लिए किया जा सकता है।]

मॉडल: एचए श्रृंखला
वाहक सामग्री: फेनोलिक एल्डिहाइड/पॉलीमाइड/एपॉक्सी
मापने की सामग्री: पन्नी (निकल तांबा मिश्र धातु, कॉन्स्टेंटन या कर्मा)
प्रतिरोध: 350,650,1000 ओम
परिचालन तापमान －30-＋80 डिग्री, तापमान मुआवजा सीमा ＋10-＋80 डिग्री
दो (2) से पांच (5) सोल्डरिंग पॉइंट, दीर्घकालिक स्थिर।

अनुप्रयोग:

मरोड़ भार माप:ड्राइवशाफ्ट, टर्बाइन, या घूमने वाली मशीनरी।

संरचनात्मक स्वास्थ्य निगरानी:कतरनी तनाव के तहत पुल, बीम या जोड़।

एयरोस्पेस/ऑटोमोटिव परीक्षण:विंग स्पार्स, चेसिस घटक, या सस्पेंशन सिस्टम।

भौतिक विज्ञान:कंपोजिट या मिश्रधातु में कतरनी गुणों का अध्ययन करना।

उदाहरण उपयोग मामला:

हेलीकॉप्टर रोटर शाफ्ट में कतरनी तनाव की निगरानी:

• शाफ्ट सतह पर 45 डिग्री पर एचए सीरीज गेज स्थापित करें।
• स्लिप रिंग के माध्यम से टेलीमेट्री सिस्टम से कनेक्ट करें।
• थकान की विफलता को रोकने के लिए ऑपरेशन के दौरान वास्तविक समय के मरोड़ वाले भार को मापें।
• कतरनी/मरोड़ वाले तनाव माप के लिए अनुकूलित

टिप्पणी:ग्राहक के अनुरोध के अनुसार अन्य मॉडल और आकार उपलब्ध हैं
